Mina antenner
Här är de antenner jag använder för tillfället. Se även under fliken remotestation. Längst ner på sidan finns också lite tips och länkar för dig som gillar att bygga egna antenner.
Beamen är en Hygain Explorer och den har banden 30m, 20m, 15m och 10m. Ovanför den en warcbands-dipol och i toppen en vertikal från Diamond för 2m och 70cm. Det hela är monterat på en släde så jag kan sänka ner antennerna till nocken för lättare service.
Här är rotorn som jag vrider antennerna med. Den står på golvet inne på vinden och jag har byggt den av en Permobil-motor, två växellådor och kedjedrift.
Rotorn manövreras med en kontrollbox från CDE.
Den här antennen använder jag för 40m och 80m-banden.
Den övre delen för 80m är något förkortad och på så sätt anpassad för de fästpunkter jag har tillgång till men prestanda och bandbredd är i princip likvärdig med en fullängds dipol.
Spolarna induktans är 30 Mikrohenry, läs mer om spolarna längre
ner på sidan.
Antennanalys 80m
.png)
Antennanalys 40m
Här är en bild på min 80m vertikal som jag har monterad på mitt båthus.
Antennen har en spole på mitten och använder plåttaket på båthuset som jordplan. Har man inte tillgång till plåttaket eller liknade går det lika bra med motviktslinor.
Antenner för mindre trädgårdar
Förkortad antenn för 80m-bandet som fungerar bra.
Den här antennen är mycket kortare och därmed smalbandigare men funkar att stämma av med radions interna tuner över hela bandet med gott resultat.
Spolarna är av samma konstruktion som på min trådantenn för 80m och 40m längre upp på sidan. De lindas på 50 mm Elektrikerrör.
Genom att linda med RK el. FK1.5mm2 får man automatiskt en "pitch" på 1:2.
45 varv ger de önskade 30uH.
Det går åt 140 mm rörlängd för själva lindningen men man tar ett rör på 160 mm för att få plats med avlastningarna. Antennen är tidigare publicerad av SM4FPD, tack Roy för en bra antenn för små utrymmen.
Riktigt bra Windom-antenn för samtliga band från 40m till 10m inklusive Warcbanden.
Fungerar mycket bra och går på samtliga band inklusive warcbanden utan alltför hög SWR.
Går att stämma av med bra resultat på 6m men fungerar dåligt på 80m.
Undvik att dra koaxen paralellt med antenntrådarna och använd gärna en -
RF-choke eller liknade för att förebygga RF till shacket vilket kan vara ett problem med Windomantenner.
Själv har jag några rörferitter på koaxen strax under balunen och har aldrig märkt av någon RF i shacket.
Den här antennen har jag köpt men är lätt att bygga själv.
Antennen är konstruerad och säljs av Nigel Booth - M0CVO
Detta är ytterligare en bra multibandsantenn med små mått som dessutom fungerar bra även på 80m.
Klicka på PDF-knappen för närmare presentation av antennen
Stegmatat
Min stegmatade dipol på min remoteplats.
Troligen Sveriges dyraste stege då min dotter som monterade ihop den fick 4 kronor för varje stegpinne :-)
Här kan man se de låga förlusterna vid en stegmatad antenn.
Kan man bara stämma av den så är furlusterna försvinnade små.

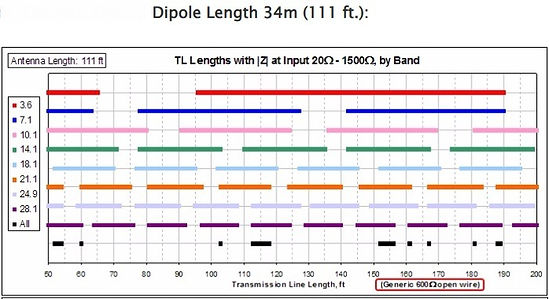

Längkarta på dipol och steglängder
En linkkopplad Anneke-tuner avsedd för stegmatning.
Vill man slippa tuner går det bra att koppla in olika steglängder för att hamna rätt.
Baluner och choker
Här är 2st baluner lämpliga till flera av antennerna på sidan. De är lindade på toroidkärnan Amidon FT 240-43 som är lätt att hitta för inköp. Max effekt ca 500w. Behöver man högre effekttålighet stackar man två kärnor, max effekt 1000w.
Vill du läsa mer om baluner och hur du tillverkar dem så besök Wolfgang Wippermanns (SK) hemsida. Han var en guru på baluner och på hemsidan delar han med sig kunskapen att bygga välfungerande baluner.
https://www.wolfgang-wippermann.de/
Här på VK6YSF hemsida hittar du också bra beskrivningar hur du bygger baluner.
https://vk6ysf.com/balun_choke_balun_low_vhf.htm
Man kan bygga en RF-choke genom att linda koaxen runt ett plaströr, en så kallad "uggly balun".
Koaxen lindad runt en toroidkärna ger en bredbandigare RF-Choke.
Antal varv och stomme/toroid kan du se här.
Antennmyter inom amatörradion
Bertil Lindqvist, SM6ENG, har funderat mycket över myterna inom amatörradiovärlden. Här har han sammanställt och kommenterat ett antal av de myter och missförstånd han tycker är vanligast förekommande.
Även Bengt Lundgren, SM6APQ (Silent key) är med som författare.
Sidorna är hämtade från ESR med deras godkännande.
Besök gärna deras hemsida som innehåller mycket matnyttigt för den teknikintresserade amatören.
- Om vi har en sändare som ger 100W uteffekt och
ståendevågförhållandet (SVF) är 3:1 kommer det då ut
75W i antennen?
- Jordning
Länkar
Här är några användbara länkar för dig som bygger antenner
